Aluminium elmotorhölje: design, tillverkning, skydd och precision

Maximera värmeflödet i aluminiumelektriska motorhöljen

När ingenjörer diskuterar aluminium elmotorhölje värmeavbrott , De pratar verkligen om att hantera en kedja av termiska motstånd: från kopparlindningar eller statorlamineringar i oket och monteringsfunktioner, genom höljet, över den yttre ytan och slutligen in i den omgivande luften eller vätskan. Varje svag länk i denna kedja höjer hotspott -temperaturer och komprimerar prestandamarginaler. Aluminiums höga värmeledningsförmåga jämfört med järnhöljen gör det till ett uppenbart första val, men att inse att fördelen beror på tankeväckande materialval, kontaktdesign och ytteknik. Målet är inte bara rörande värme; Det rör sig värme förutsägbart medan du kontrollerar vikt, tillverkbarhet och kostnad.

Termiska vägar inuti huset

Inuti höljet lämnar värmen statortänderna och ok genom ledning och korsar in i höljet via presspassningar, bindningsgränssnitt eller krukaföreningar. Ett kontinuerligt, högt laddat kontaktgränssnitt minskar kontaktmotståndet. Praktiska steg inkluderar tätt toleranserade presspassningar, tunna och enhetliga gränssnittsmaterial och avsiktligt klämtryck som undviker snedvridning. När potting- eller gapfyllmedel är nödvändigt, välj materialbalansering av konduktivitet med viskositet så att de våta mikroaspersiteter utan att fånga luft. Formgivare förbättrar ofta ledningen genom att utöka statortänderna eller lägga till kopparförbindelser som förkortar banlängden. Eftersom aluminium expanderar mer än stål måste differentiell expansion vid driftstemperaturer beaktas; För mycket störningar vid montering kan bli för lite under varm drift, nedbrytande termisk överföring precis när den är mest nödvändig.

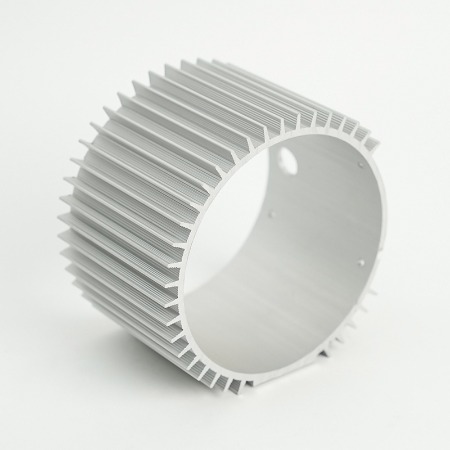

Fin geometri, luftflöde och ytbehandlingar

Utanför höljet dominerar konvektion. Raka fenor är enkla och kostnadseffektiva, men luverade eller vågiga fenor stör gränsskikten och kan överträffa i låghastighetsluftflöde. Finavstånd bör stå för fouling -risk och tillverkning av dragvinklar. Ytbehandlingar kan vara motintuitiva: en mikro-roughed yta kan öka konvektiv värmeöverföring genom att snubbla turbulens även om det något minskar konduktiviteten, och ett mörkt anodiskt skikt ökar emissiviteten, som är viktig var strålning är icke-snedig. Om motorn bor i en hölje eller underhuvmiljö är kanalflöde med kända hastighetsprofiler mer pålitlig än att förlita sig på tillfälligt flöde. När damm eller insekter är troligt, välj tjockare fenor med ett större avstånd för att bevara prestanda över tid.

Materialgrader och värmeledningsförmåga

Olika aluminiumkvaliteter handlar konduktivitet mot gjutbarhet och styrka. Högkilicens gjutningslegeringar flödar vackert och fyller tunna fenor, men deras värmeledningsförmåga är lägre än smidesgraden. Däremot erbjuder smides 6xxx -serie extrusioner utmärkt konduktivitet och bearbetbarhet, även om de kan kräva mer bearbetning för att nå komplexa geometrier. Eftersom materialval interagerar med processen bör beslut väga termiska vinster mot verktyg och del av delarna. Följande jämförelser sätter siffror i sammanhang före hela tabellöversikten.

• Aluminium utför vanligtvis värme flera gånger bättre än rostfria stål vid rumstemperatur, vilket kan översätta till mindre temperaturökning för samma värmeflöde.
• Inom familjer i aluminium, lägre kisel- eller smideslegeringar i allmänhet bättre än högkilicens gjutningslegeringar, på bekostnad av gjutning av tunna väggar lika lätt.
• Magnesium är lättare men leder vanligtvis värme mindre effektivt än vanliga aluminiumkvaliteter och kan komplicera korrosionshantering.

Testmetoder och designåterkopplingsslingor

Termiska modeller påskyndar inlärningen, men de måste förankras genom mätning. Infraröd termografi avslöjar hotspots runt bärande axlar och ribbor. Kalibrerade värmesugningstester med kända belastningar validerar CFD, medan termisk chockcykling exponerar gränssnittsnedbrytning över livet. De mest effektiva programmen behandlar termisk benchmarking som en rutingrind i designutgivningar, inte en speciell händelse. Denna systemmetod är det som i slutändan vänder frasen Aluminium Elektriskt motorhölje värmeavledning från en sökfråga till en konkurrensfördel i fältet.

Välja en produktionsväg och utvärdera partners

Välja en process och vetting Die Cast Aluminium Motor Housing Leverantörer är en multi-variabel övning. Die gjutning utmärker sig vid höga volymer med tunna väggar och integrerade fenor; Sandgjutning erbjuder flexibilitet och lägre verktygsinvesteringar till kostnad för tjockare sektioner; Extrudering plus CNC -bearbetning ger utmärkt ytfinish och konduktivitet för enklare geometrier; och permanent-formad gjutning sitter mellan sand och matgjutning för medelstora körningar. Rätt val balanserar geometri, tolerans, kosmetika och totala ägandekostnader. När två rutter verkar livskraftiga, jämför dem först i meningar och bekräftar med ett tabellerat resultatkort så att avvägningar är transparenta till både tekniska, kvalitets- och sourcing-team.

Die Casting vs. Sand Casting vs. Extruderings CNC

Die -gjutning vinner vanligtvis där du behöver många tunna fenor och konsekvent väggtjocklek med snäv repeterbarhet. Sandgjutning, medan grovare, stöder stora hus och snabba design iterationer utan höga verktyg i förhand. Extrudering CNC -bearbetning är vettigt för cylindriska eller prismatiska skal där linjära fenor eller enkla kanaler kan skäras från lager; Det bevarar också högre värmeledningsförmåga hos smidesaluminium. Investeringsgjutning kan uppnå fin detalj men tappar ofta mark på kostnaden för större delar. Eftersom ytfinish påverkar tätning, målning och termisk emissivitet, överväg hur mycket bearbetning eller efterbehandling varje rutt behöver för att träffa prestanda och kosmetiska mål.

Verktyg, ledtid och total ägandekostnad

Totala ägandekostnader (TCO) kombinerar amorterat verktyg, del av del, skrot, frakt och kvalitetsrisker. Die -gjutning har högre verktyg men låg cykeltid; Sandgjutning vänder det. Om den årliga volymen är osäker, kan du börja med sandgjutning eller strängsprutning av risken och tillhandahålla verklig efterfrågan på data innan du åker till hårt verktyg. Omvänt, när lanseringsprognosen är fast och geometrien passar den, kan det snabbt betala tillbaka verktyget för att krympa cykeltid och bearbeta innehåll. Leverantörsplats påverkar logistikrisk och ledtid; Dual-sourcing med vanliga inspektionsplaner och utbytbara verktyg kan stabilisera utbudet.

Kvalitetssystem och leverantörsbedömning

Vid screening dö gjutna aluminiumhus leverantör , titta bortom nominella kapaciteter. Begär processflödesdiagram, PFMEA-exempel och statistiska kapacitetsdata på liknande höljen. Granska metallografiska rapporter för porositet och förkylningskontroll och fråga hur grindnings-/överflödesstrategier minskar gasens infångning i tunna fenor. Validera den koordinatmätningsutrustningen och trycktestriggar matchar din inspektionsplan. En mogen leverantör välkomnar en gemensam DFM/DFMEA -verkstad som minskar risken innan stål skärs.

Miljöskydd och tätningsstrategi

Designar en Korrosionsbeständig aluminiummotorhölje IP65 betyder att tänka holistiskt på vatten, damm, kemikalier, temperaturcykling och galvaniska par. IP65 betecknar dammtätt konstruktion och skydd mot vattenstrålar, men att klara ett labbtest är en gång inte detsamma som att trivas över år i fältet. Verkliga miljöer kombinerar saltspray, ledande damm, oljor och termiska lutningar som pumpar fukt genom mikroklappar. För att lyckas måste tätningsfunktioner vara generösa, beläggningar måste vara kompatibla och olika metaller måste isoleras. Eftersom korrosion är ett systemproblem, spårar många misslyckanden tillbaka till gränssnitt - Fasteners, Bosses och omslag - snarare än själva bulk aluminium.

IP -betyg, packningar och andetagare

Börja med att välja packningsgeometri som upprätthåller komprimering efter åldrande: svamp stängd cellelastomerer för låg vatteninträngning eller gjutna profiler för robust flänsengagemang. Målkomprimeringsområden som står för toleransstack-ups; Använd komprimeringsbegränsare i plastskydd för att undvika överkyrkor. Där höljet värmer och svalnar utjämnar en membranluftning tryck och minskar tendensen att dra fukt förbi tätningar. Kabelkörtlar och ledningsposter måste matcha ingångsmål; Till och med en underspecifik körtel kan försämra en annars utmärkt design.

Beläggningar, anodiserande och korrosionstestning

Obelagd aluminium bildar en skyddande oxid, men kloridrika miljöer kräver mer. Anodisering ökar korrosionsbeständighet och ythårdhet; Pulverbeläggning ger en tuff, attraktiv finish; och omvandlingsbeläggningar förbättrar vidhäftning av färg. När delar kommer att monteras med rostfria fästelement, använd isolerande brickor eller tätningsmedel för att mildra galvanisk potential. Validera beläggningssystem med neutral saltspray och cykliska korrosionstester som inkluderar sprickkuponger som är representativa för riktiga leder, inte bara platta paneler. Den bästa praxis är att kombinera robust tätning med en finish skräddarsydd efter miljön och sedan verifiera med accelererade tester.

Fästelement, gränssnitt och olika metaller

Galvaniska par driver många fältproblem. Om rostfria fästelement krävs, isolera dem från aluminium med fångade brickor, applicera kompatibla anti-size och undvik vattenbehandlingsgeometrier. Där stålfästen bultar till höljet, använd tätningsmedel i fogen för att minska sprickkorrosionen. Slutligen, behandla jordningspunkter och färgbrott medvetet så att skyddssystem inte oavsiktligt komprometteras. Ett disciplinerat tillvägagångssätt förvandlar ett "IP -testpass" till en robust Korrosionsbeständig aluminiummotorhölje IP65 Det trivs i verkligt väder och tvätt.

Massreduktion för moderna drivlinor

Elektrifiering placerar en premie på vikt och paketeffektivitet, vilket gör strävan efter en Lätt aluminiummotorhölje för EV -motorer mer än ett slogan. Lägre massa förbättrar fordonets effektivitet, breddar termisk utrymme och underlättar montering. Men viktnedskärningar kan inte kompromissa med höljet styvhet, bära anpassning eller akustiskt beteende. Konsten är att ta bort gram där strukturen bidrar minst, samtidigt som belastningsvägar bevaras och termisk prestanda. Genom att göra detta väl blandar optimering av topologin, gjutvänlig ribbning och förnuftig bearbetning som undviker att skapa stressavståndare eller tunna sektioner sårbara för porositet.

Strukturell topologi och viktmål

Börja med en styvhetsdriven topologi: Definiera lagerbelastningar, växellådesreaktioner och monteringsbegränsningar, låt sedan en lösare identifiera korridorer av material som bär det mesta av stressen. Översätt resultatet till gjutbara revben och banor med enhetliga väggövergångar, generösa filéer och konsekvent drag. För cylindriska hus, överväg integrerade ribband som fungerar som värmesträngande ringar. Upprätta vikt- och styvhetsmål tidigt så att avvägningar är synliga under designrecensioner snarare än upptäckt under DV-testning.

Termiska-strukturella avvägningar

Viktminskning strider ibland med kylning. Tunnare väggar minskar ledningsområdet, men mer men tunnare fenor kan återställa konvektivt område om gjutning tillåter. Om CFD visar en het zon nära en monteringschef, kan en lokal värmeprepridare ribben utföra en global väggtjockhetsökning. På liknande sätt kan en mörk, hållbar beläggning höja emissiviteten och återvinna en viss termisk marginal utan strukturell straff. Tricket är att kombinera flera blygsamma förbättringar snarare än att förlita sig på en tungvikt. När en vatten-glykoljacka är genomförbar kan integrerade kanaler flytta den termiska regimen helt, vilket möjliggör nedre väggtjocklek utan överhettning.

NVH, styvhet och integration

Ljusdelar kan ringa. För att behålla en Lätt aluminiummotorhölje för EV -motorer Tyst, melodi ribavstånd och tjocklek för att bryta upp panellägen och använda asymmetriska ribbmönster där det är möjligt. Integration-till exempel att kombinera rotor-end-sköldar, inverterare eller kylvätskefallar-flyttar parentes och fästelement som lägger till vikt och komplexitet. Jämför två alternativ i ord, bekräfta sedan med en enkel tabell: ett integrerat hus kan spara 8–12% massa och tio fästelement, medan en modulär strategi kan förenkla tjänsten till liten viktkostnad. Fatta beslut i samband med monteringsstrategi och fältreparation, inte bara vikt.

Precisionsbearbetning och verifiering

Att förvandla en grov gjutning till en färdig komponent hänger på precision - dopas av frasen CNC bearbetat aluminiummotorhöljetolerans 0,01 mm . Även om inte alla funktioner kräver tio-mikronkontroll, gör bärande borrning och parningsytor ofta. Att uppnå detta kräver mer än kapabla maskiner; Det beror på datumstrategi, stabil fixturering, termisk kontroll och övervakning av processförmåga. Tänk på bearbetning som den sista chansen att anpassa mekanisk, termisk och tätningsprestanda med designintentionen.

GD&T för lagerborrningar och passningar

Definiera datum som återspeglar hur höljet är begränsat i tjänst. Koncentricitet eller position för lagerborrning bör hänvisa till monteringsytan och det motsatta borrningen för att bevara rotorinriktningen. Cirkularitet och cylindricitet på få-mikronnivå kan vara nödvändig för att skydda bärande liv. Platness på täcken och växelgränssnitt stöder packningskompression och växelnät. I stället för att överdriva varje tolerans, koncentrera precision vid de funktioner som kontrollerar systembeteende och tillåter generösa toleranser någon annanstans att minska kostnaderna.

Fixturing, processförmåga och inspektion

Att hålla en tunnväggig gjutning utan distorsion är ett hantverk. Använd formfyllda bon och vakuum där så är lämpligt och kontrollera klämkrafter för att undvika ovalisering av borrningar. Stegbearbetning så tunga avlägsnande av lager inträffar före precisionsfunktioner. Kylvätsketemperatur och uppvärmningsmaterial vid maskin CNC bearbetad aluminiummotor tolerans 0,01 mm ; Utan termisk stabilitet lider mätningar och kapacitet. Verifiera kritiska egenskaper med CMM: er och luftmätare och övervaka med SPC så att trender fångas innan delar flyr. En kapabel process bör visa CP/CPK> 1,33 på säkerhetskritiska dimensioner, med tydliga reaktionsplaner när kontrolldiagram signalerar out-of-control-förhållanden.

Dokumentation, SPC och släppkriterier

Robust dokumentation översätter tyst kunskap till repeterbara resultat. Kontrollplaner bör koppla operationer till de egenskaper de skapar och instrumenten som verifierar dem. Inspektion av första artikeln bekräftar utskriftstolkningen, medan pågående revisioner kontrollerar att fixturing, skärare och program matchar det godkända tillståndet. För tätningsytor, kombinera ytbehandlingskontroller med planhet; För gängade hål, verifiera såväl plats som tonhöjdskvalitet. Slutlig läcktestning av slutna volymer och verifiering av vridmoment för insatser kompletterar paketet, vilket säkerställer att det färdiga höljet uppfyller prestanda, hållbarhet och monteringsmål när det lämnar linjen.

Snabbreferensjämförelser

Jämförelserna nedan sammanfattar berättelserna ovan i en enda vy för att stödja snabba avvägningsbeslut och tvärfunktionella recensioner.
