Den omfattande guiden till mikromotorskal: Material, design och applikationer

Förstå kärnfunktionen hos ett mikromotorskal

I hjärtat av otaliga miniatyranordningar ligger mikromotorn, ett underverk av teknik som omvandlar elektrisk energi till exakt mekanisk rörelse. Medan de inre komponenterna som armaturen, magneter och borstar ofta får mest uppmärksamhet, spelar det yttre höljet en lika kritisk roll. De mikrolit är mycket mer än ett enkelt skydd; Det är en multifunktionell komponent som säkerställer motorns integritet, prestanda och livslängd. Det här avsnittet fördjupar de grundläggande syftena med skalet och fastställer varför dess design och materialval är avgörande för alla tillämpningar.

Primära roller och ansvar

Skalet på en mikromotor har till uppgift att en mångfaldig uppsättning ansvar som direkt påverkar motorns drift. För det första ger det avgörande strukturellt stöd och bostäder, vilket upprätthåller den exakta anpassningen av interna komponenter. Varje feljustering, även i mikroskopisk skala, kan leda till ökad friktion, vibrationer och för tidigt misslyckande. För det andra fungerar skalet som den första försvarslinjen mot yttre föroreningar. Damm, fukt och andra partiklar kan vara förödande för de känsliga interna i en motor, vilket leder till kortslutningar, blockeringar och korrosion. Ett välförseglat skal förhindrar att dessa element kommer in i systemet.

Dessutom spelar skalet en viktig roll i termisk hantering. Under drift genererar motorer värme på grund av elektrisk motstånd och mekanisk friktion. Om denna värme inte effektivt sprids kan den leda till överhettning, som försämrar isolering, avmagnetiserar permanenta magneter och orsakar i slutändan motorutbrändhet. Skalet fungerar som en kylfläns och överför termisk energi bort från kärnan och till den omgivande miljön. Slutligen tillhandahåller skalet elektromagnetisk skärmning, som innehåller motorns magnetfält för att förhindra störningar med närliggande känsliga elektroniska komponenter och skydda motorn från yttre elektromagnetiska brus.

Effekterna av skaldesign på övergripande prestanda

Utformningen av skalet är otydligt kopplad till motorns totala prestandaegenskaper. Dess storlek och vikt bidrar direkt till motorns tröghet och följaktligen dess acceleration och retardationens lyhördhet. Materialets värmeledningsförmåga avgör hur effektivt värme sprids, vilket påverkar motorns kontinuerliga arbetscykel och maximal vridmomentutgång. Strukturell styvhet påverkar motorns förmåga att dämpa vibrationer och minska akustiskt brus, en kritisk faktor i applikationer som medicinsk utrustning eller ljudutrustning. Därför är det inte en eftertanke utan en eftertanke utan en grundläggande del av motordesignprocessen som dikterar prestationsgränser.

Välja det optimala materialet för ditt mikromotorhölje

Välja rätt material för en mikromotor är ett komplext beslut som balanserar mekaniska, termiska, elektriska och ekonomiska faktorer. Materialet dikterar motorns vikt, hållbarhet, värmeavledningsförmåga och kostnad. Det finns ingen lösning i en storlek. Det optimala valet är helt beroende av applikationens specifika krav. Det här avsnittet undersöker de vanligaste materialen som används och jämför deras egenskaper för att vägleda dig mot ett informerat urval.

Vanliga material och deras egenskaper

Landskapet av material för mikromotorskal domineras av metaller och plast, var och en med sina egna distinkta fördelar och begränsningar.

Metalllegeringar: aluminium och rostfritt stål

Metalliska höljen, särskilt de som är gjorda av aluminiumlegeringar och rostfritt stål, är kända för sin utmärkta styrka och värmeavledning.

• Aluminiumlegeringar: Uppskattad för sin höga värmeledningsförmåga, låg densitet (vilket gör dem lätt) och god korrosionsmotstånd. Aluminium används ofta i applikationer där värmehantering är en prioritering, till exempel i höghastighets- eller kontinuerliga motorer. Men det är i allmänhet dyrare än plast och kan vara mer utmanande att tillverka i komplexa former.
• Rostfritt stål: Erbjuder överlägsen mekanisk styrka, hårdhet och exceptionell korrosionsmotstånd. Det är det material som valts för motorer som arbetar i hårda, frätande miljöer eller de som kräver extrem strukturell integritet. Avvägningarna är dess betydligt högre vikt och lägre värmeledningsförmåga jämfört med aluminium.

Teknisk plast och kompositer

Avancerade polymerer och kompositmaterial har blivit allt populärare på grund av deras mångsidighet, kostnadseffektivitet och unika egenskaper.

• PBT (polybutylentereftalat) och nylon: Dessa termoplaster erbjuder god elektrisk isolering, hög mekanisk styrka och anständig kemisk resistens. De är lätta, billiga att massproducera via formsprutning och kan enkelt integreras med andra komponenter. Deras primära nackdel är lägre värmeledningsförmåga, vilket kan vara en begränsande faktor för högeffekt.
• Pps (polyfenylensulfid): En högpresterande plast känd för sin exceptionella termiska stabilitet, kemisk resistens och inneboende flamskydd. Det är lämpligt för motorer som står inför höga temperaturer och aggressiva kemiska miljöer.

Materiell jämförelsestabell

Följande tabell ger en tydlig, sida vid sida jämförelse av de viktigaste egenskaperna för dessa vanliga material, vilket illustrerar de inneboende avvägningar som designers måste göra.

Material	Termisk konduktivitet	Densitet (vikt)	Korrosionsmotstånd	Kosta	Idealisk tillämpning
Aluminiumlegering	Hög	Låg	Bra	Medelhög	Hög-speed drones, precision instruments
Rostfritt stål	Medium	Hög	Excellent	Hög	Medicinska apparater, bilsystem
PBT/nylon	Låg	Mycket låg	Rättvis till bra	Låg	Konsumentelektronik, hushållsapparater
PPS	Låg	Mycket låg	Excellent	Medium	Underhuven, kemiska pumpar

Som tabellen visar ger aluminium den bästa termiska prestanda men till en högre kostnad och med måttlig vikt. Rostfritt stål erbjuder oöverträffad hållbarhet under tuffa förhållanden men är tung. Plast är lätt och billig men dålig vid spridning av värme. Valet hänger i slutändan på vilken egendom är mest kritiskt för motorns avsedda användning.

Viktiga designöverväganden för högpresterande motorhus

Designar en högpresterande mikromotor Kräver ett noggrant tillvägagångssätt som går utöver att helt enkelt omsluta komponenterna. Det involverar en holistisk teknisk process som är inriktad på att optimera för termisk hantering, strukturell mekanik, tillverkbarhet och integration. Ett högpresterande bostad är det som skiljer en pålitlig, effektiv och långvarig motor från en medioker. Det här avsnittet delar upp de kritiska faktorerna som ingenjörer måste ta itu med under designfasen.

Termiska hanteringstrategier

Effektiv värmeavledning är utan tvekan den mest avgörande aspekten av att utforma för hög prestanda. Överdriven värme är den främsta fienden för motorens livslängd. Flera strategier kan användas genom bostadsdesignen för att bekämpa detta.

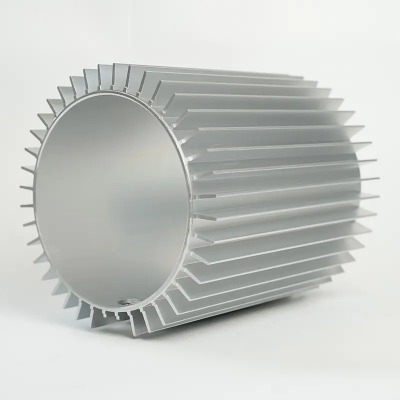

• Integrerade kylflänsar: Att utforma den yttre ytan på huset med fenor eller åsar ökar avsevärt ytan som utsätts för luften, vilket dramatiskt förbättrar konvektiv värmeöverföring. Detta är ett vanligt drag i aluminiumhus för borstlösa motorer.
• Termiskt gränssnittsmaterial (TIMS): Att använda termiskt ledande fett eller kuddar mellan den inre motorkärnan och bostadsskalet säkerställer effektiv termisk överföring från värmekällan till värmespipande skalet.
• Materialval: Som tidigare diskuterats är att välja ett material med hög värmeledningsförmåga, som aluminium, grundläggande för applikationer med höga termiska belastningar.
• Luftflödeshantering: Bostadsdesignen kan innehålla ventilationsöppningar eller kanaler för att styra kylning av luftflödet över motorn. Detta måste emellertid balanseras mot behovet av intrångsskydd (t.ex. IP -betyg).

Strukturell integritet och vibrationsdämpning

Ett hus måste vara tillräckligt styvt för att förhindra deformation under belastning, vilket skulle felanpassat interna komponenter och orsaka fel. Detta handlar om att utföra strukturell analys (som ändlig elementanalys eller FEA) för att identifiera och förstärka svaga punkter. Samtidigt måste huset effektivt dämpa vibrationer som genereras av själva motorn. Överdriven vibration leder till buller, slitage på komponenter och misslyckande med lödfogar. Designtekniker inkluderar:

• Lägga till strategiska revben för att öka styvheten utan att lägga till betydande vikt.
• Inkorporera vibrationsdämpande material eller fästen mellan motorn och den yttre strukturen.
• Säkerställa en exakt passform mellan komponenter för att undvika skaller och mikrorörelser.

Tillverkningstekniker och toleranser

Den valda tillverkningsprocessen dikteras av materialets komplexitet och komplexiteten. Metallhöljen är vanligtvis gjutna eller bearbetade, vilket möjliggör hög precision och utmärkta termiska egenskaper men till en högre kostnad. Plasthus är nästan uteslutande injektionsgjutna, vilket är mycket kostnadseffektivt för höga volymer och möjliggör otroligt komplexa och integrerade former. Oavsett metod är det avgörande för att säkerställa täta toleranser för att säkerställa korrekt inriktning, växelmötning (om tillämpligt) och övergripande monteringskonsistens. En design för tillverkning av tillverkbarhet (DFM) är avgörande för att undvika funktioner som är omöjliga eller oöverkomligt dyra att producera.

Utforska de olika typerna av Precision Micro Motor Enclosures

Världen av Precision Micro Motor EncloSures är olika, med olika mönster skräddarsydda för att tillgodose specifika operativa och miljömässiga behov. Typen av hölje påverkar direkt motorns skyddsnivå, kylmetod och total lämplighet för en applikation. Att förstå dessa typer är avgörande för att välja rätt motor för jobbet. Det här avsnittet undersöker de vanligaste inneslutningstyperna, från öppen ram till helt förseglade enheter.

Öppna ramhöljen

En öppen ramskåp, som namnet antyder, erbjuder minst skydd. Den består vanligtvis av en grundläggande strukturell ram som håller motorkomponenterna på plats men som utsätter ankaret och lindningarna för friluften.

• Fördelar: Den primära fördelen är exceptionell kylning på grund av maximal exponering för omgivande luft. Denna design är också den enklaste och billigaste att tillverka.
• Nackdelar: Det ger praktiskt taget inget skydd mot damm, fukt eller fysisk kontakt. Dessa motorer är mycket mottagliga för skador från utländska föremål och är olämpliga för alla miljöer som inte är rena och torra.
• Applikationer: Primärt används i laboratorieinställningar, prototyputveckling eller inom större slutna system där den externa enheten själv ger det nödvändiga skyddet.

Helt inneslutna icke-ventilerade (TENV) kapslingar

TENV -kapslingar representerar ett betydande steg upp i skydd. Motorn är helt tätad i ett skal, vilket förhindrar fritt luftutbyte mellan insidan och utanför motorn.

• Fördelar: Erbjuder utmärkt skydd mot damm, smuts och mindre exponering för fukt (t.ex. stänk). Det är mer robust än en öppen ramdesign.
• Nackdelar: Värmeavledningen är mindre effektiv eftersom den förlitar sig enbart på ledning genom skalet och konvektion från den yttre ytan. Detta kan begränsa motorns kraftdensitet och kontinuerlig arbetscykel.
• Applikationer: Används allmänt i apparater, pumpar, fläktar och andra applikationer där driftsmiljön kan innehålla luftburna föroreningar.

Helt innesluten fläktkyld (TEFC) och vattentäta kapslingar

För mer krävande applikationer krävs ännu mer specialiserade kapslingar.

• TEFC: Denna design liknar TENV men inkluderar en extern fläkt monterad på motoraxeln. Denna fläkt blåser luft över utsidan av huset, vilket förbättrar konvektiv värmeöverföring och möjliggör högre effektutgång än en standard TENV -motor.
• Vattentät/IP67 -kapslingar: Dessa är mycket specialiserade TENV-kapslingar designade med avancerade tätningstekniker (t.ex. packningar, O-ringar, förseglade anslutningar) för att motstå nedsänkning i vatten eller exponering för högtrycksstrålar. De kännetecknas av deras High Ingress Protection (IP) betyg, såsom IP67 eller IP68.

Progressionen från öppen ram till vattentäta kapslingar visar en tydlig avvägning: ökande skydd kommer nästan alltid med en kompromiss i termisk prestanda och en ökning av kostnaden och komplexiteten. Urvalet måste baseras på en grundlig förståelse av den operativa miljön.

En guide till anpassning Mikrolit Tillverkningsprocesser

När lösningar utanför hyllan inte uppfyller specifika applikationskrav, vägen för Anpassad tillverkning av mikromotor blir nödvändig. Denna process innebär att skapa en unik bostad skräddarsydd efter exakta dimensionella, material- och prestationsspecifikationer. Att delta i anpassad tillverkning möjliggör optimering som är omöjligt med standarddelar, men det kräver en djup förståelse av tillgängliga processer och deras konsekvenser. Den här guiden går genom de primära tillverkningsvägarna för anpassade skal.

Formsprutning för plastskal

Injektionsmålning är den dominerande processen för massproducerande plastmotorhus. Det handlar om att värma plastpellets tills de är smälta och sedan injicerar dem under högt tryck i en precisionsmagad metallformhålrum.

Steg av formsprutning:

1. Verktygsdesign och tillverkning: Det första och mest kritiska steget är att skapa formen (eller "verktyget"). Detta är en komplex, dyr och tidskrävande process som involverar CNC-bearbetning av härdat stål eller aluminium. Konstruktionen måste redogöra för materialkrympning, kylkanaler och utkastningsmekanismer.
2. Gjutningscykeln: Cykeln innebär att klämma in formen, injicera den smälta plasten, hålla trycket för att packa kaviteten, kyla delen, öppna formen och mata ut den färdiga delen. Denna cykel kan ta sekunder till minuter.
3. Efterbehandling: Efter utkast kan delar kräva trimning av överskott av plast (blixt) och eventuella sekundära operationer som att knacka på hål eller tillsätta insatser.

Fördelar: Extremt höga produktionshastigheter, utmärkt repeterbarhet, låg per del kostnad vid höga volymer och förmåga att skapa komplexa geometrier med hög precision.
Nackdelar: Exceptionellt höga initiala verktygskostnader, lång ledtid för verktygstillverkning och ekonomisk omöjlighet för produktion med låg volym.

Die gjutning och CNC -bearbetning för metallskal

För metallhus är de två huvudprocesserna matgjutning och CNC -bearbetning.

• Die Casting: Liknande i princip som injektionsgjutning men för metaller. Molen metall (t.ex. aluminium eller zinklegering) tvingas under högt tryck in i en stålform. Det är idealiskt för att producera höga volymer av komplexa, tunnväggiga metalldelar med god ytfinish och dimensionell stabilitet. Medan verktyget är dyrt är kostnaden per delen låg för höga volymer.
• CNC -bearbetning: En subtraktiv process där ett fast block av metall (eller plast) formas av datorkontrollerade skärverktyg som tar bort material. Denna process är oerhört mångsidig och exakt, kan producera delar med extremt snäva toleranser och komplexa funktioner. Det är idealiskt för prototyper, produktion med låg volym och delar som kräver högre styrka än gjutningar. De viktigaste nackdelarna är högre kostnad per del (på grund av avfallsmaterial och längre cykeltider) och vissa geometriska begränsningar jämfört med gjutning.

Välja rätt process

Beslutet mellan dessa processer drivs främst av tre faktorer: volym, material och komplexitet.

• Volym: Hög volym (10 000 delar) gynnar formsprutning eller gjutning trots den höga verktygskostnaden. Låg volym (1 - 1 000 delar) gör att CNC bearbetar standardvalet.
• Material: Det önskade materialet dikterar ofta processen. De flesta plast är formsprutade, medan metaller är gjutna eller bearbetade.
• Komplexitet och precision: Mycket komplexa former uppnås bäst genom gjutning eller gjutning. Delar som kräver högsta möjliga precision och styrka bearbetas ofta.

Att navigera anpassad tillverkning kräver nära samarbete med erfarna tillverkningsingenjörer för att välja den mest kostnadseffektiva och tekniskt lämpliga processen för applikationen.

Underhåll och felsökning för hållbara mikromotorhöljen

Att säkerställa den långsiktiga hälsan hos en mikromotor innebär proaktivt underhåll och skarp felsökning av dess externa skyddssystem. En Hållbar mikromotorhölje är utformad för att hålla, men det är inte oförstörbart. Att förstå hur man tar hand om det och identifierar tecken på misslyckande kan förhindra katastrofala motoriska nedbrytningar och förlänga livslängden avsevärt. Detta sista avsnitt ger en praktisk guide för användare och tekniker.

Rutininspektion och förebyggande underhåll

Ett regelbundet underhållsschema är det bästa försvaret mot oväntade misslyckanden. Fokus bör ligga på motorns yttre tillstånd och prestanda.

• Visuell inspektion: Kontrollera regelbundet höljet för tecken på fysiska skador, till exempel sprickor, bucklor eller djupa repor. Dessa kan kompromissa med strukturell integritet och skyddsnivåer. Leta efter tecken på korrosion, särskilt på metallhöljen, som kan försvaga materialet och leda till hål.
• Rengöring: Håll motorhöljet rent och fria från skräp. För TENV- och TEFC -motorer ska du se till att kylfenor och fläktblad (om de finns) inte är igensatta med smuts, eftersom det kommer att försämra värmeavledningen. Använd en mjuk borste eller lågtryck tryckluft och se till att inte skada några komponenter.
• Kontrollera tätningar och packningar: För motorer betygsatta som vattentät eller dammtät, inspektera regelbundet integriteten hos tätningar, packningar och kabelkörtlar. Dessa material kan försämras över tid på grund av värme, ozon eller mekanisk stress, bryta tätningen.
• Termisk övervakning: Använd en infraröd termometer eller termisk kamera för att regelbundet kontrollera motorns driftstemperatur. En gradvis temperaturökning över tid kan indikera att husets kylfenor är igensatta, den inre termiska vägen försämras eller lagret misslyckas, vilket genererar extra värme.

Vanliga problem och diagnostiska steg

När ett problem misstänks är en systematisk strategi för diagnos nyckeln.

• Överhettning: Om motorn överhettas kan problemet vara externt (tilltäppta kylfenor, arbeta i en hög omgivningstemperatur) eller inre (lagerslitage, elektriskt fel). Kontrollera och rengör och rengör utsidan av bostäderna. Om problemet kvarstår är felet troligtvis internt.
• Fysisk skada: Ett knäckt eller bucklat hölje måste bytas ut. Till och med en liten spricka kan tillåta skadliga föroreningar att komma in, vilket leder till inre korrosion eller elektriska shorts.
• Buller och vibrationer: Även om det ofta är ett internt problem, kan överdrivet brus eller vibration ibland orsakas av en lös bostadsfäste eller ett främmande föremål som påverkar den yttre fläkten (på en TEFC -motor). Se till att all monteringshårdvara är snäv och det yttre luftflödesvägen är tydlig.
• Förlust av prestanda: Om motorn verkar mindre kraftfull eller kämpar under belastning, anser att överhettning på grund av dålig värmeavledning från höljet kan orsaka att den inre elektroniken ska (minska kraften) för att skydda sig själva.

Genom att integrera dessa underhålls- och felsökningspraxis kan integriteten i mikromotorns hölje bevaras, vilket säkerställer att det fortsätter att ge tillförlitligt skydd för de känsliga komponenterna inom och därmed maximera investeringen i utrustningen.
